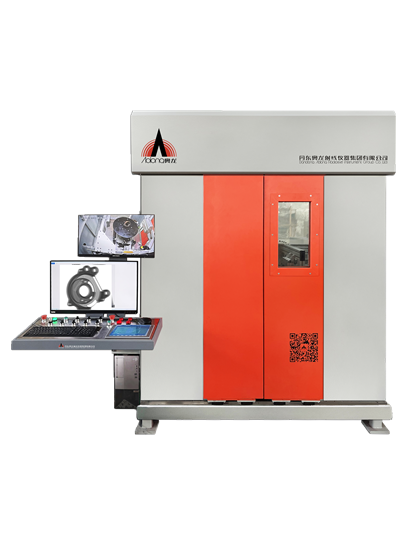

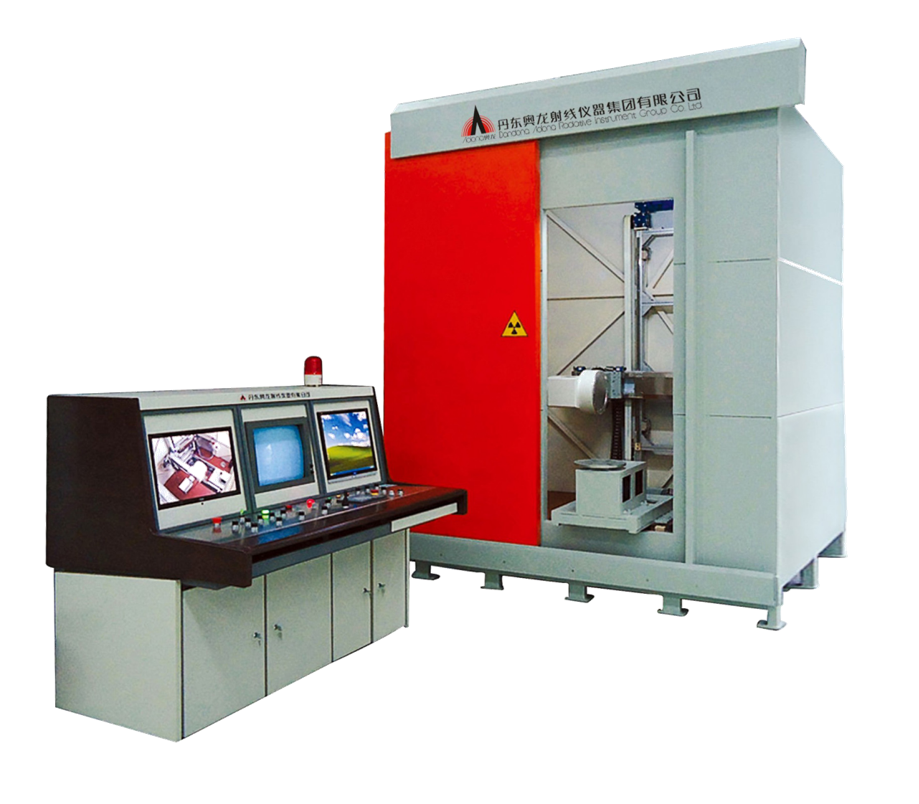

X射線數字成像檢測系統

　　該系統適用于軍工、電子、石油、化工、耐火材料、鋼管、壓鑄、鍋爐、汽車、壓力容器、高鐵、航空、航天等行業的無損檢測。實現動態實時成像，運行速度快、圖像質量高，提高了檢測速度及可靠性。系統配套機械傳動裝置，可選擇不同角度以優異的動態效果觀察工件內部缺陷及尺寸測量。特別適用于在線檢測。由于我公司在該技術方面的突出貢獻，2004年被國家發改委確定為國家X射線實時成像檢測系統高技術產業化基地。

　　該產品符合國家相關標準，已獲得國家輻射安全許可。

系統組成

●X射線探傷機

●成像單元

●檢測平臺

●圖像處理單元

●鉛防護系統

成像方式可選

●X射線數字平板探測器

●高分辨率微米級線陣數字探測器

機械檢測掃描平臺

●基本型：四軸運動檢測掃描方式

●標準型：五軸運動檢測掃描方式

●功能型：多軸運動檢測掃描方式

系統主要參數

●系統分辨率：16Lp/cm~40Lp/cm 50Lp/cm~60Lp/cm

●系統靈敏度：0.7%~2%

●管電壓：20kV~450kV

●管電流：0mA~20mA

圖像處理軟件主要功能

●電子拍片、圖片存儲優化

●窗口、窗位技術、多種平滑降噪選擇

●2-512圖像降噪，提高圖片分辨率、靈敏度

●邊緣增強、銳化、負像、偽彩色、實時縮放

●缺陷尺寸、灰度等級測量

●可記錄工件編碼、檢測日期、操作者、缺陷種類等報告打印

●鐳射定位

●動態存儲，動態回放

●配備適用的應用軟件，可實現自動識別功能

●具有檢測系統自動控制，圖像缺陷自動控制功能

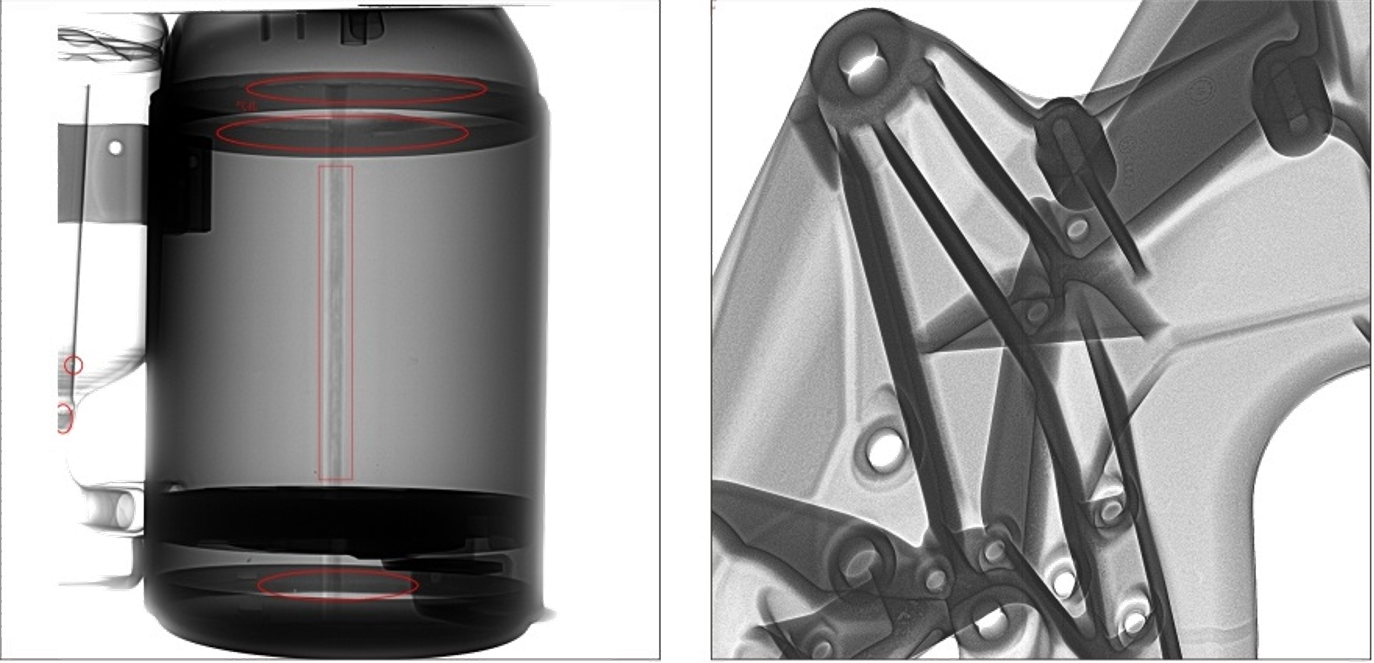

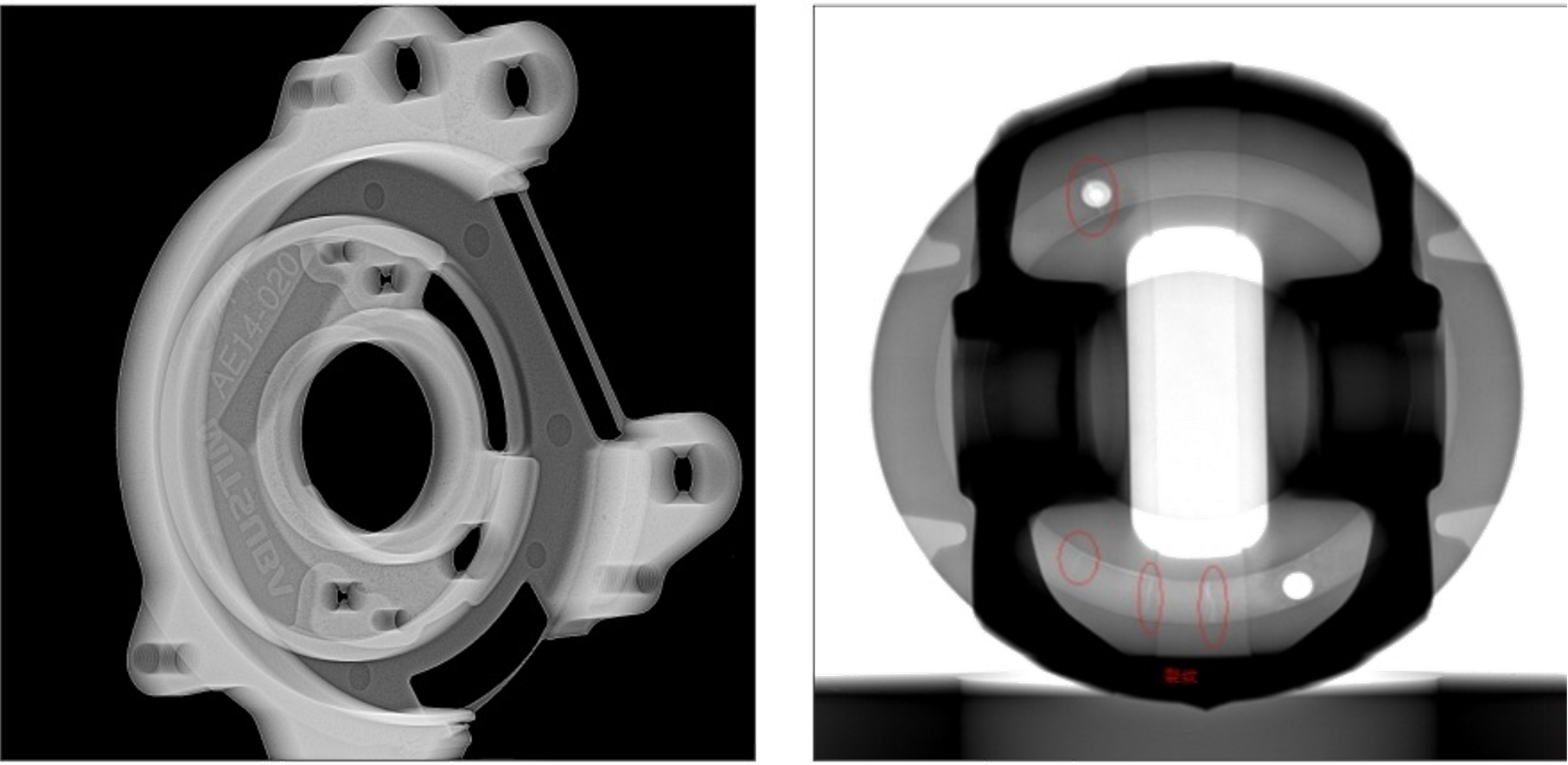

檢測實例
